一、系統概述

       基于“配電運維智能化服務”為主旨，集數據采集、轉輸、分析、監控、保護、預警、管理等功能于一體的智能化服務平臺。系統將供需側電氣設備的運行數據，通過物聯網傳感終端（現場監控模塊、傳輸模塊）實時傳送至云平臺，進行統一管理，實現從現場到云端，從云端到APP、Web的多維度互聯，并采用互聯網+物聯網、云計算、大數據分析等技術，實現設備的多維度智能監控、分析、預警、反控、維保等綜合管理，使用電安全監管變得更加簡單，能源使用效率更加高效，節能手段更加精確，從而達到了消除潛在安全隱患、提高能源使用效率、精確節能的目的。

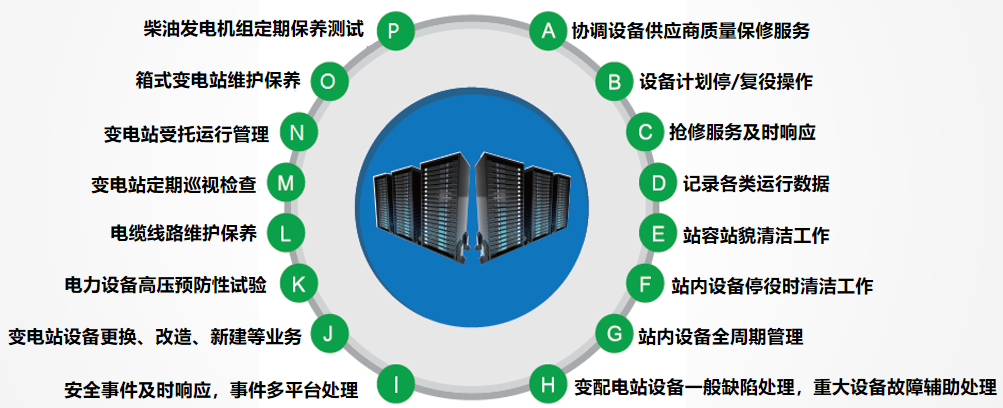

       推進能源運維模式轉型創新深化“互聯網+能源”，打造統一開放、功能融合的數字化、自動化、智能化服務平臺，把專業的業務交給專業的公司、專業的人員去做。推進向“數據+運維=定制運維業務”服務模式針對中低壓變電站、工廠、樓宇、小區配電、售電服務公司及工程運維公司運用大數據、可視化搶修、智能輔助運維等服務新方式，以及用能分析及改進建議等服務新內容，做好供電側、用電側電氣能源管理、運維等服務，提升客戶用電體驗，實現服務模式轉型。推進向主動增值服務模式轉變針對運維服務側，整合服務資源，靈活配置專業化團隊，主動引導團隊人員上平臺直接管理，助力客戶優化用能結構、降低用能成本；創新采用能源整體托管運作模式，通過收取托管費用，把專業的業務交給專業的公司、專業的人員去做，最終實現盈利。

內容分析

簡易六步驟，開啟用能運維新紀元

       1、采集：使用邊緣資料采集軟件，收集不同機臺和設備的數據

       2、傳輸：可根據需求將采集的數據選擇儲存于地端或云端平臺再傳輸至運算管理系統

       3、分析：結合多種高端技術 互聯網+物聯網、云計算、大數據分析等技術可以輕松呈現可視化信息，包含趨勢分析、圖表、數據等能源管理呈現結果

       4、監控：通過3D實景仿真、環境監測，實時事件推送，遠程視頻監控。

       5、預警：多平臺預警提醒，以APP/短信/平臺等方式推送至相關值班及負責人員，提醒關注報警狀況，并及時采取相應措施消除隱患。

       6、運維：與智能產品或智能設備的IOT進行整合，進行遠程工單派發、以及跟蹤服務進度，實現智能派工和服務閉環管理。

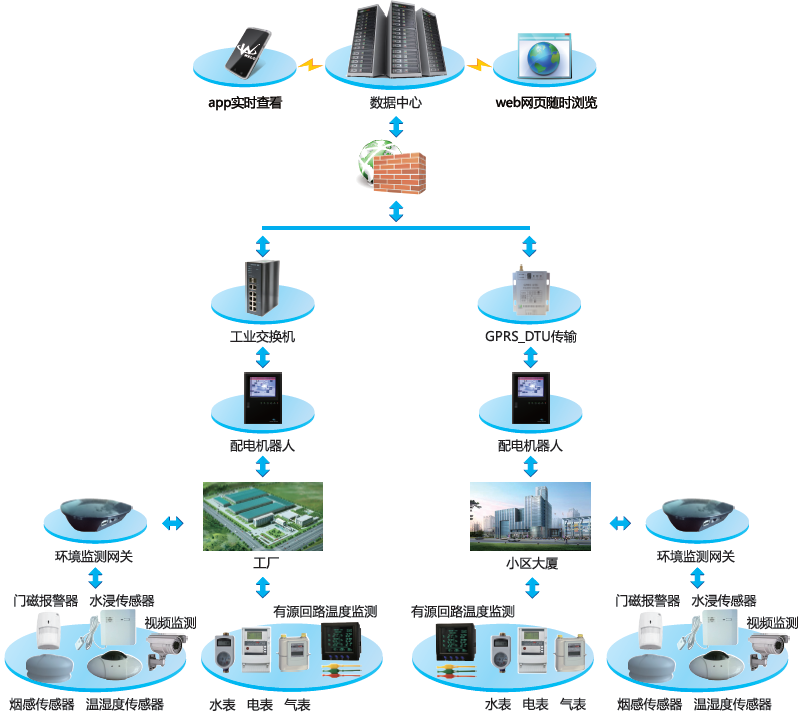

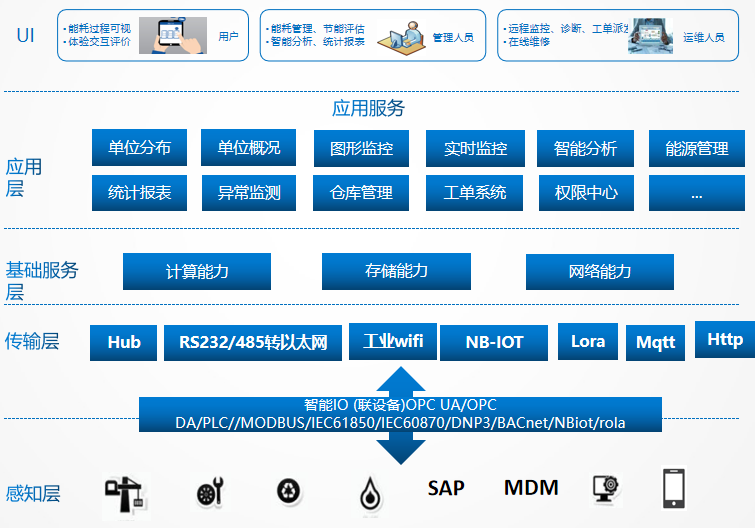

二、系統架構

       支持多種的工業接口 PLC接口（以太網接口，OPC接口）、與智能儀表接口（RS232/485接口）、與在線分析儀接口（文件接口）、與AGV及機器人接口、與PDA接口（工業wifi）、與安燈、看板接口（Zigbee）、與WCS接口（SCADA）、與工業視覺、條碼、RFID接口、與智能工裝、智能傳感器接口等支持所有通信協議 、西門子Profinet、DP、MPIModbus RTU、 Modbus TCP、NB-IOTROLA、三菱 FX485、CC-link/LT、CC-Link/IE等

1、建立緩存機制

       通過數據緩存和存儲轉發實現斷點續傳

2、支持多種組網方式

       根據現場網絡情況系統全面支持：有線組網、無線組網、有線無線混合組網的多方式組網

3、實現效果

       自動收集設備的各種信息，節省信息收集的投入，實時監控設備狀態，設備異常及時報警，與設備進行數據交互，指導設備動作，實現質量數據自動采集

三、軟件架構

四、系統特點

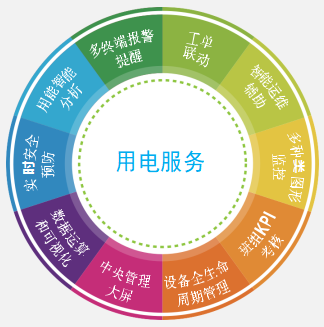

10大應用模塊，深度全面創造服務價值

實時預防

       越限監測+隱患預警”將用電安全隱患風險管理前置處理；用電安全事故發生是一個緩變到突變的過程，通過電氣線路的剩余電流，電量、電壓和溫度實時監測，對供電線路的安全隱患做到提前預防。

       數據實時采集：通過系統與終端設備實現秒級通信，保證數據的實時性與準確性。

       電力數據監測：對設備運行狀態、電流、電壓、電量等實時數據采集與監測。

       越限實時響應：系統對管理人員設定的越限類型進行秒級監控。

       多維度數據展示：將實時監測的數據以曲線、餅圖、表格等多種方式，為管理人員呈現實時趨勢。

用能智能分析

       通過電氣設備運行的歷史數據，進行用電安全隱患的專業分析，減少設備安全隱患，提高用電安全的管控水平?；谡鎸嵉膫鞲袛?shù)據而建立的監管程式和治理方式能有效做到“有的放矢”、“有據可查”。

       對標分析：通過對某一設備，按指定時間段的數據對比分析和同一時間段同類設備的數據對比分析，及時了解設備的運行狀況。

       設備運行分析：對供電線路設備運行的歷史數據進行宏觀分析，杜絕用電安全隱患。

       能耗分析：對配電系統的整體電能進行管理，分時分段尖峰平谷電量、電費統計分析，日周月季年電能消耗的分析，指導企業錯峰填谷，實現配網經濟、可靠、穩定運行的目標。

       故障分析：通過數據可視化把實時監測的數據以曲線、餅圖、表格等以多形態呈顯，使管理人員可以快速找到設備運行數據中的異常，杜絕故障發生。

多終端報警提醒

       報警提醒收到報（預）警故障信息時，以APP/短信/平臺等方式推送至相關值班及負責人員，提醒關注報(預)警狀況，并及時采取相應措施消除隱患。

       多平臺報警推送：系統可根據管理需要設定APP/短信/平臺彈框等方式進行事件推送。

       多級別預警機制：通過設定預警事件級別，可對預警事件按重要級別進行逐級推送。

       自定義報警事件：不同級別管理人員可通過設定越限類型、趨勢數值、關聯設備等多種方式自由組合各類報警事件。

       報警事件智能統計：對報警的事件、時間、類型等事件標簽進行匯總、統計，智能分類，形成事件報表。

實時在線監控

       圖形監控通過3D實景仿真、環境監測，實時事件推送，程視頻監控，讓能源監控環境以圖形化、實時化、視頻化的方式展示給運維管理人員。

       圖形實時監控：在主接線圖、3D實景圖或是通訊工況圖中實時顯示設備數據，并可遠程遙控操作。

       環境監控：通過3D實景仿真，立體展示變配電房溫濕度、水浸、煙感、門禁等配電房環境進行在線監測，并對智能照明開關進行遙控。

       遠程視頻監控：多平臺、多角度的視頻監控全面的實時掌握運維現場實時狀況。

工單聯動

       工單聯動系統與IOT智能設備進行整合，當出現報(預)警事件時，客戶除了可以在各類前端設備上查看報（預）警事件，還可進行運維工單的派發、跟蹤，實現智能派工和服務閉環管理。

       事件聯動：通過監控系統發出的報（預）警事件，激活工單功能，工單可自動填寫事件中設備信息及報（預）警級別等相關信息，節省派單時間提高效率。

       自定義工作流：管理員通過分析現場運維情況，可自主定義運維工作流程，并根據流程節點配置相應的操作步驟， 讓運維工作從面到點全面掌控。

       智能派單：基于系統觸發事件所在位置及服務類型，結合服務人員的技能、位置及負荷情況，進行智能派工，合理化使用服務資源，提升派工效率和準確性。

       移動服務：通過移動app來查詢工單、客戶、質保和知識庫，進行安裝/維修/保養等服務，并實時反饋服務狀態，提升服務人員工作效率，實現跟蹤服務進度和服務人員狀態。

智能運維輔助

       運維輔助系統通過對運維過程和報（預）警事件的處理過程的學習，完善知識庫，為后期運維服務提供預測性服務與提供參考性處理方案。

       智能學習：系統通過對運維事件、預警事件、排除故障過程等事件的積累學習，不斷的完善維修、預警處理知識庫。

       故障輔助診斷：通過智能學習，對設備故障進行分析診斷，指出問題所在，給出參考處理方案，指派運維人員。

       智能報表：智能化的多維度服務分析，為改善服務質量提供依據。

       二維碼運維管理：系系統給所有管轄設備賦予二維標簽碼，通過APP程序掃碼后，可以快速查看該設備的所有檔案信息、運行記錄以及維護記錄，便于運維人員在巡視時可以快速了解設備信息。

中央管理大屏

       透過可視化管理，不論是實時數據或歷史數據，都可在工業中央管理大屏中藉由情境化與可視化的能耗指針信息，使管理人員展開一連串的節能、運維行動。

       戰情化大屏：通過數據的大型看板展示，不論是實時數據或歷史數據，都可在中央戰情室中藉由情景化與可視化的能耗指針信息，讓領導人員直觀了解能源信息，并展開一連串的節能行動。

       能源戰略數據化：通過對系統數據的深度解析，對能耗、節能效果、運維狀況，設備健康值等信息進行模塊化展示，實現對企業的能源結構以全方位解析，為企業用能決策提供科學的數據支撐。

數據運算和可視化

       SCADA整合能源數據，進行能耗分析與可視化呈現。同時上傳至云端平臺做數據運用，為能源管理人員對能源優化與決策提供具有高精度、圖形化、可決策性數據。

       趨勢可視化：將現場實物與信息管理透過數字化進行同步整合，將能源使用趨勢以多樣化圖表的形式展示給管理人員。

       能耗可視化：透過能耗總覽，可監視分區累積用電與分類需量，協助管理人員發現不合理能耗。使用者可快速拉選各分區，進行差異比較，落實精準管理。

       能耗及成本可視化：單位能耗指針管理，以產量、產值、電費等能耗關聯特征數據，結合能耗變動，可長期分析生產效率。

班組KPI考核

       根據用能管理部門考核標準，通過用能設備、部門與值班班組關聯，通過設立時間、人員、設備等多維度考核模板，為用能運維管理提供強而有力的執行工具。

       多類型班組建立：維度提供多類型的班組建立，由時間維度、監控設備、人員類型的維度等進行班組的設定，全面輔助用能管理考核。

       值班分析報表：通過對班組值班期間用能狀況、設備運行情況、運維檢修狀況進行全方位的統計分析，量化班組工作情況。

二、部分功能截圖

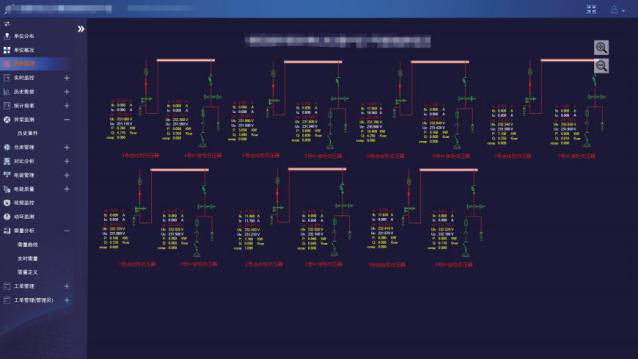

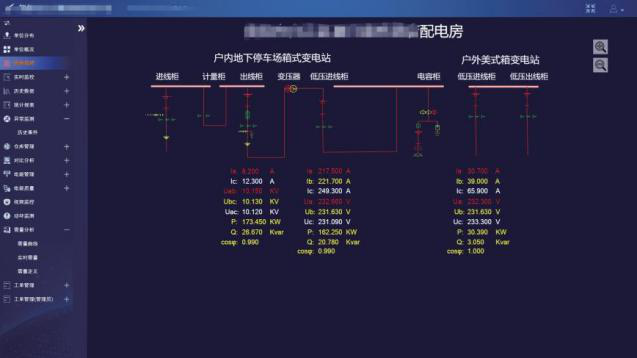

接線圖

       與設備關聯的接線圖可直觀便捷對電氣設備狀態進行有效的監視與控制，此外，完整的描繪監測系統，有助于企業了解整個能耗監測體系，并通過每一個監測點，了解該監測點當前是否正常運轉。

實時值

       系統從設備采集上來的各變量當前數據值。

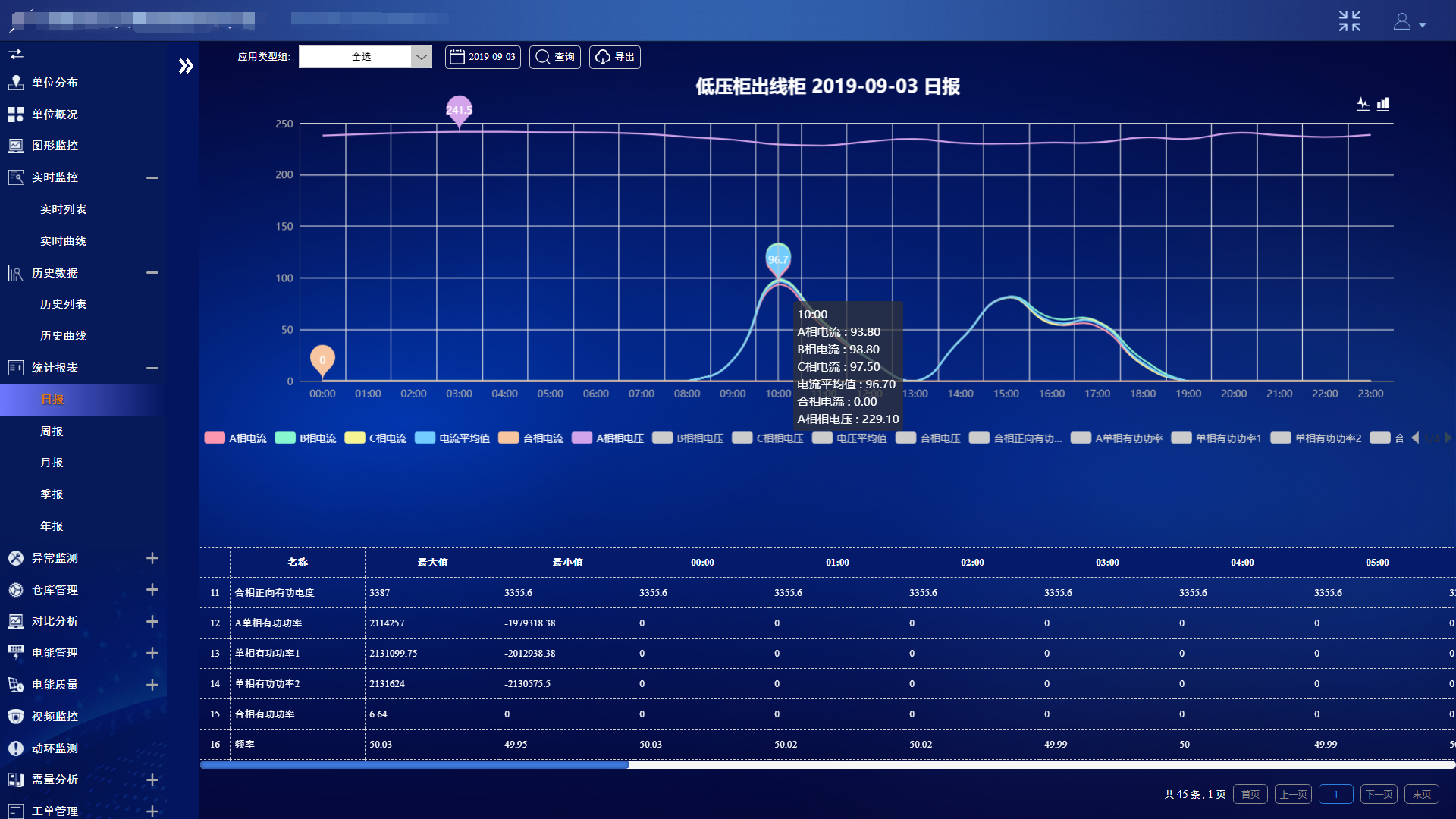

運行分析

       以日、周、月、季、年的形式對設備的電流、電壓、電能、溫度等進行分析，用曲線、柱狀圖形和數據分析表展現。

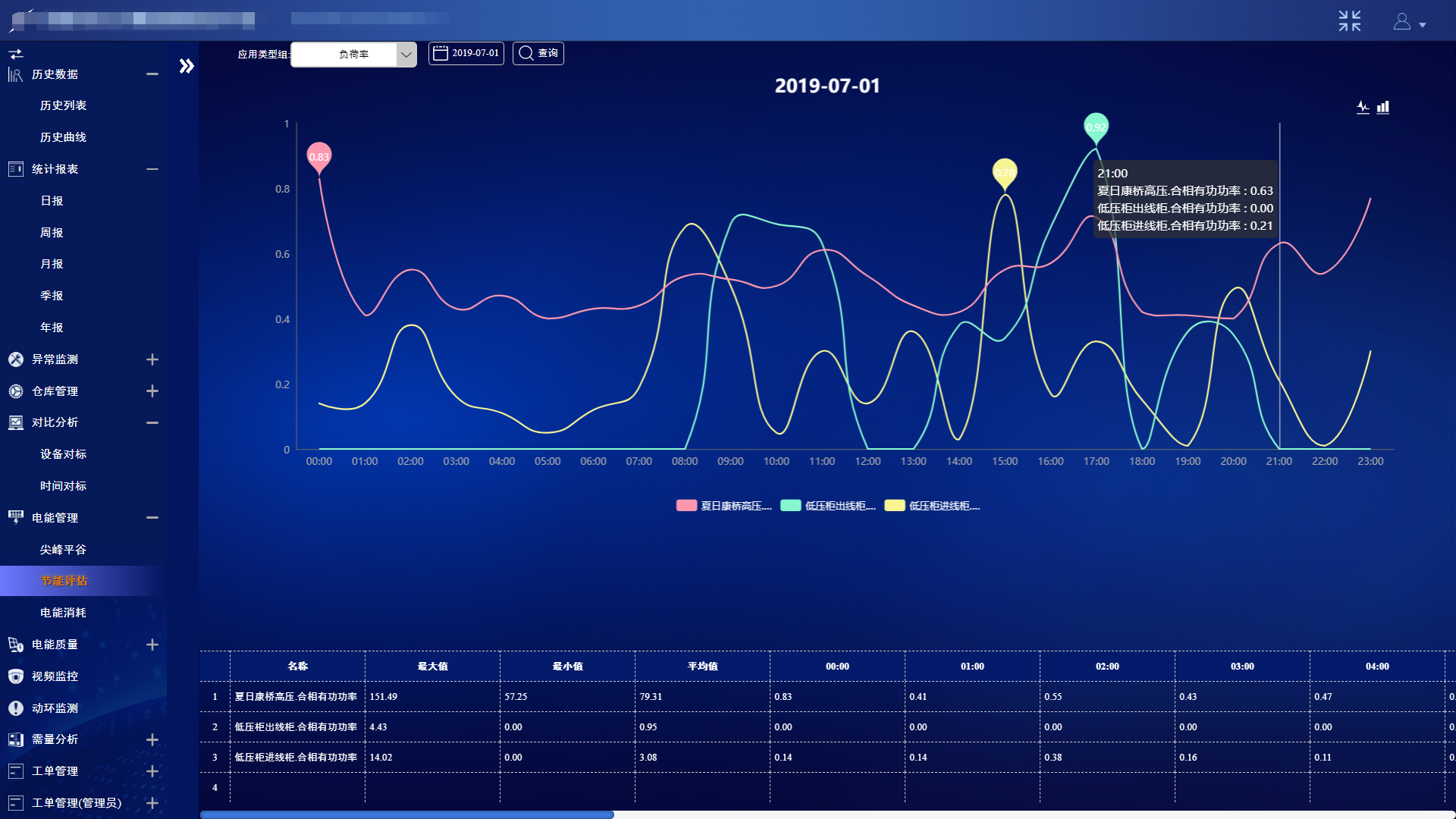

時間對標

       同一設備不同時間（日、周、月、季、年）段對比分析，可選原始值或差值對比，以曲線、柱狀、餅狀等多維形式展現，并附帶數據分析表。

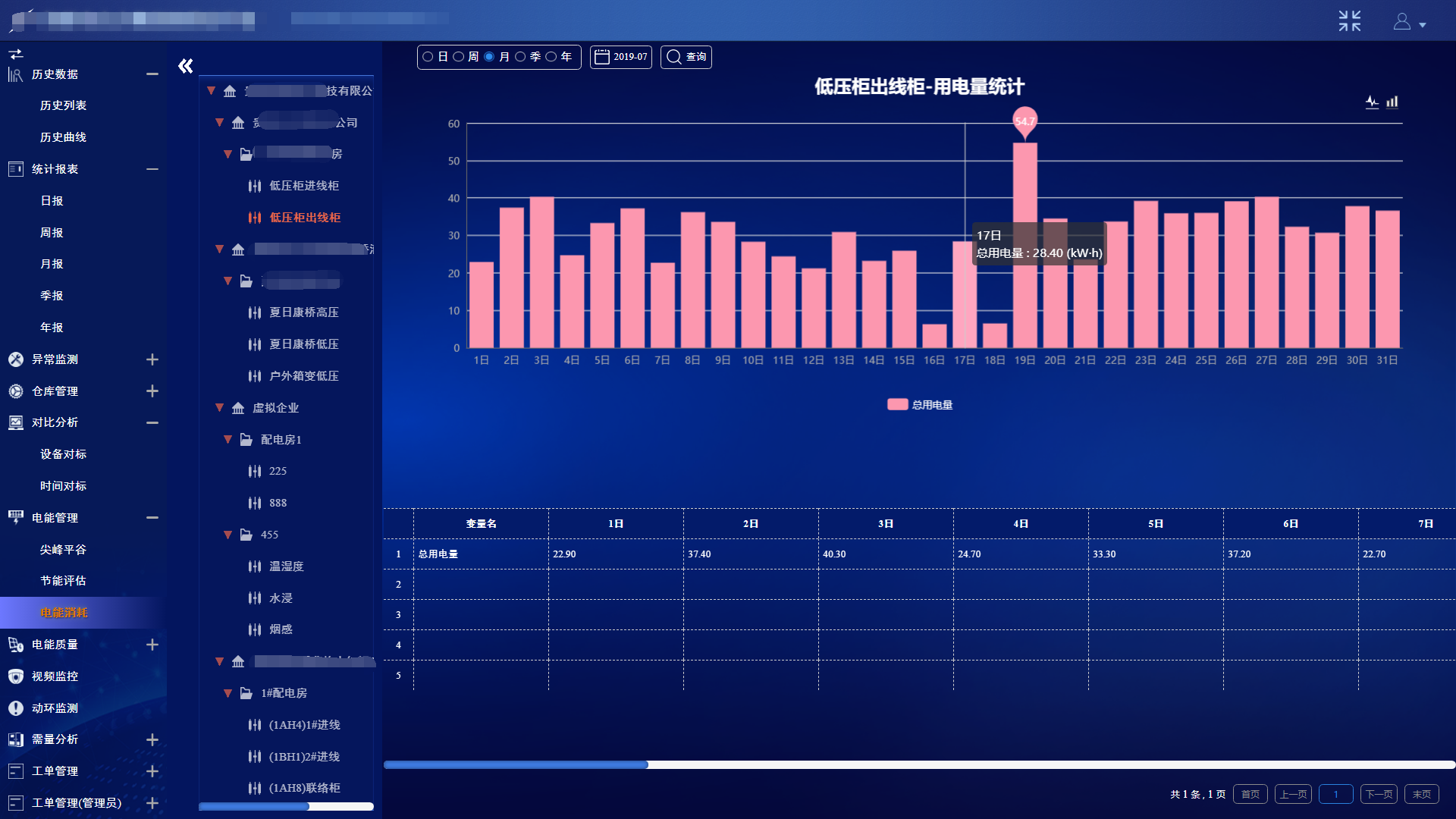

能耗分析

       以日、周、月、季、年時間段分析用電情況，用曲線、柱狀、餅狀等多維形式展現，并附帶能耗表。

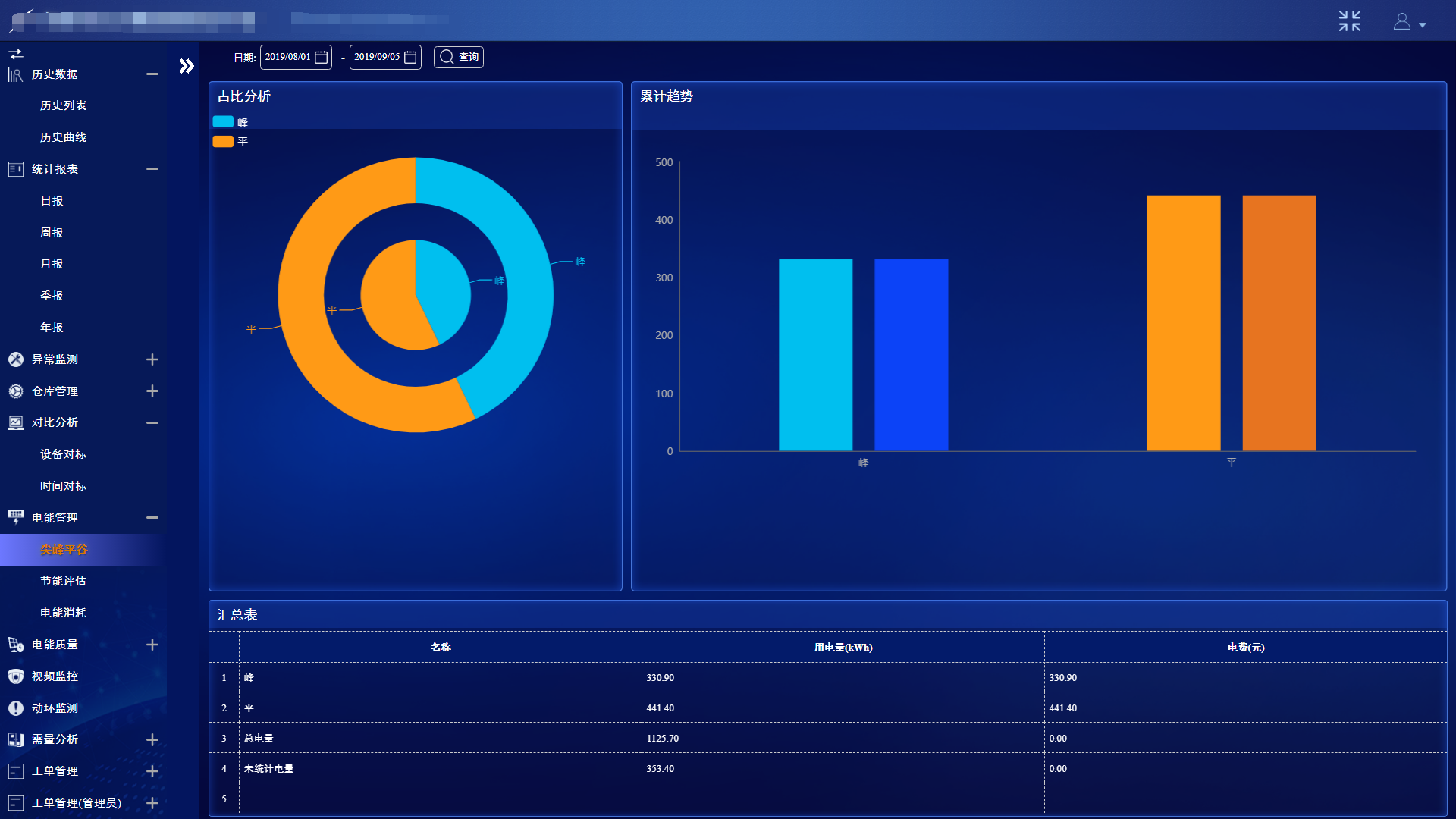

峰谷平

       根據峰、谷、平各時間段內使用的電量及對應的價格算出各階段的電費及其所占總電費的百分比，為后續節能降費提供依據。

節能評估

       節能評估囊括了變壓器、線路、監控點、電動機、電能質量、合理使用等分析，用曲線、柱狀、餅狀等多維形式展現，并附帶報表。

實時事件

       顯示當前最新事件，可按事件類型一種或多種查找，事件類型可自定義。

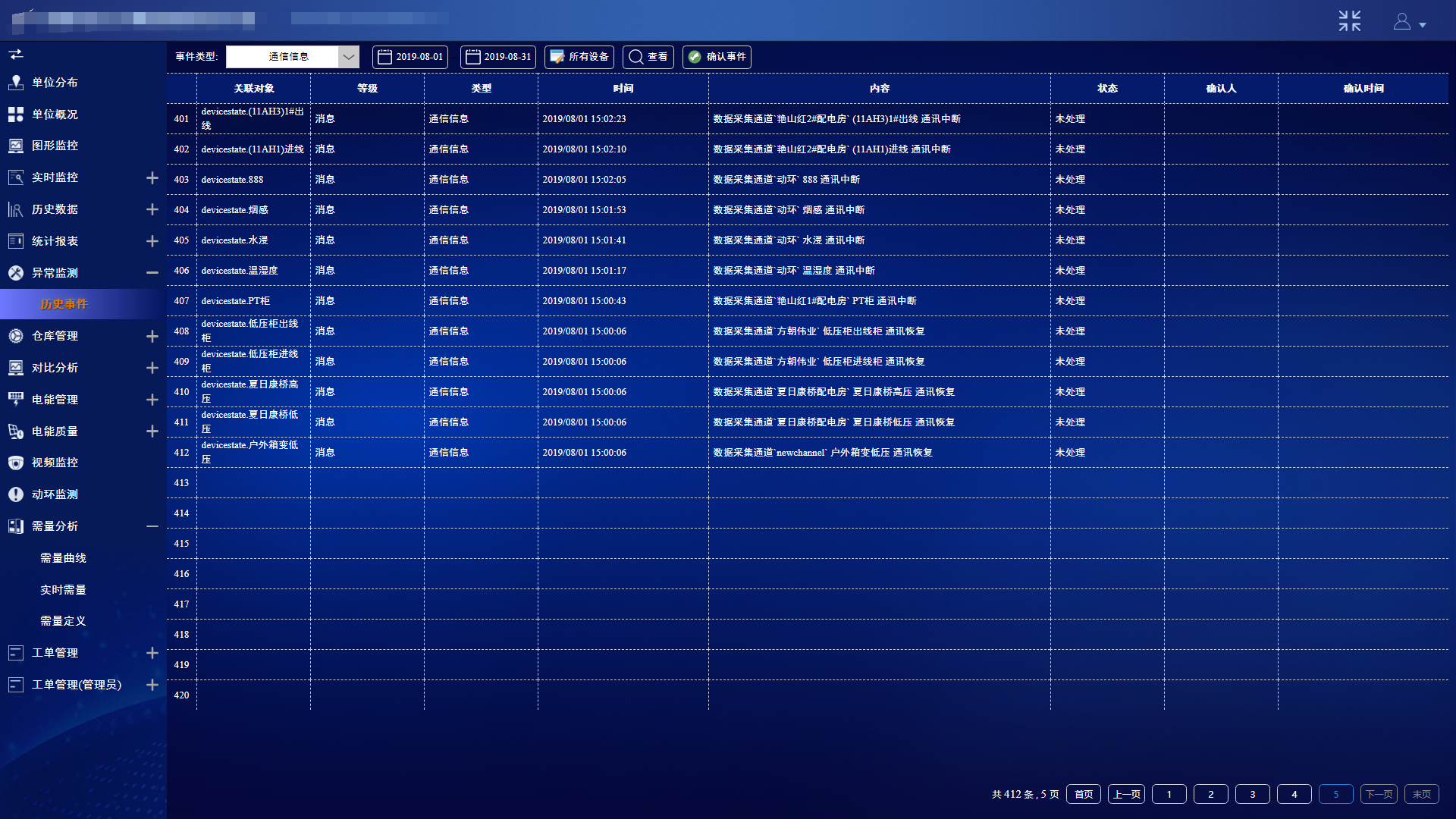

歷史事件

       過去發生過的事件，可在此處查詢。

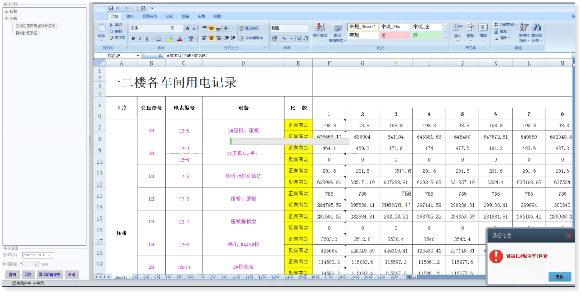

報表查詢

       報表支持自定義報表，支持批量綁點，支持定時自動導出報表。

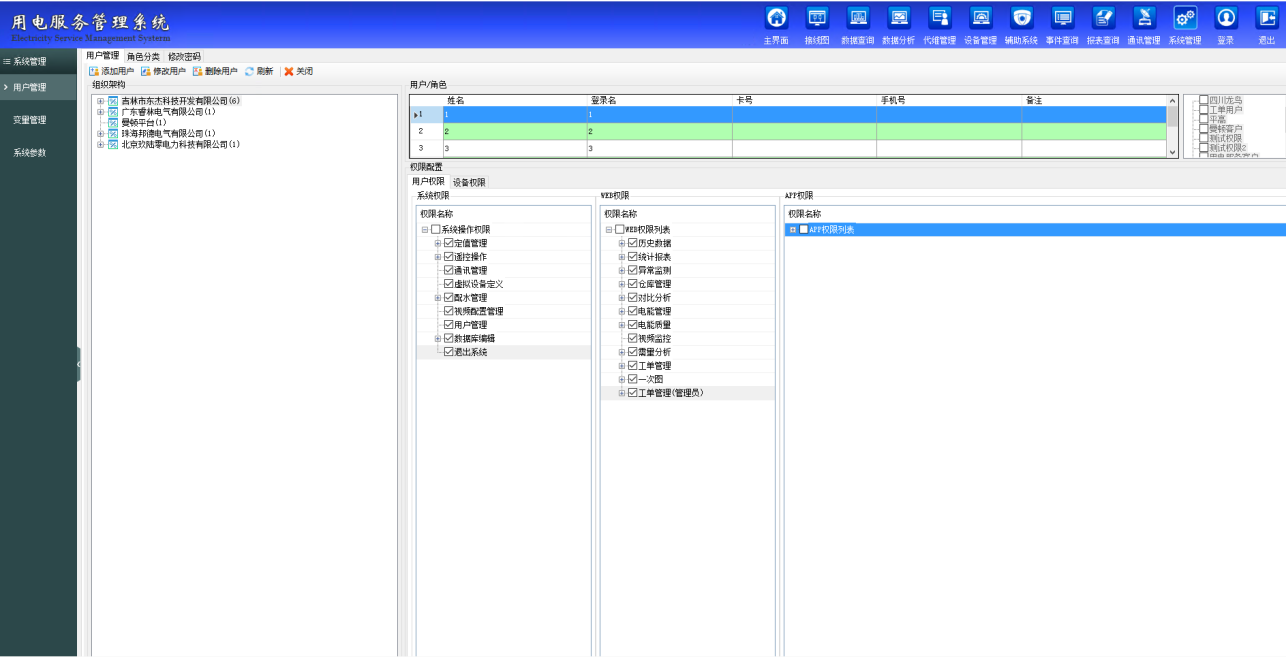

用戶管理

       用戶可自行定義角色分類用戶權限和用戶設備權限。

單位分布

       顯示當前用戶所屬單位所在地理位置。

單位概況

       顯示當前用戶單位的基本信息，當月用電量、同環比，負荷實時值、日月最大負荷和需量，告警、預警數量及同環比。

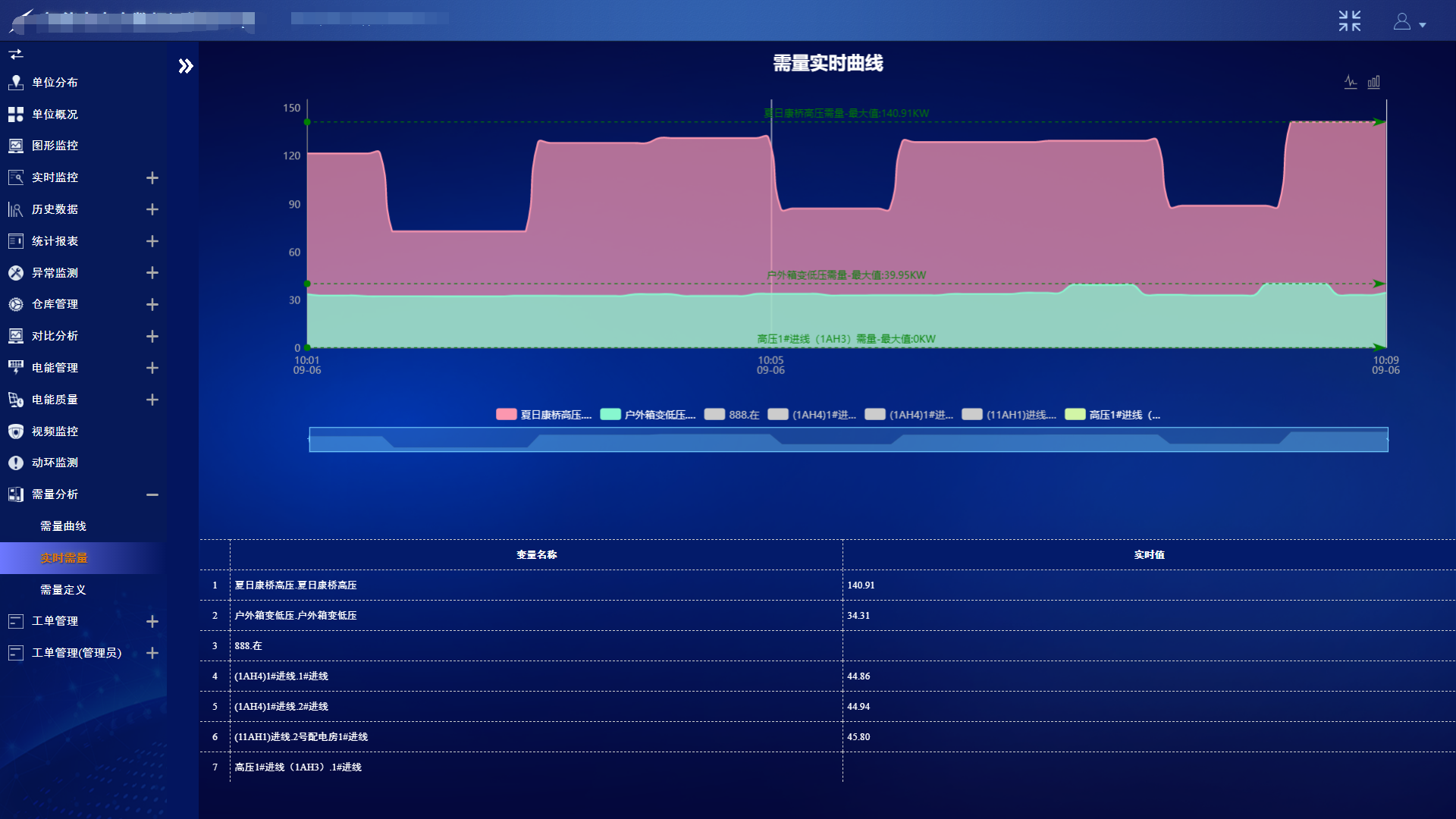

需量分析—實時需量

需量分析—需量曲線

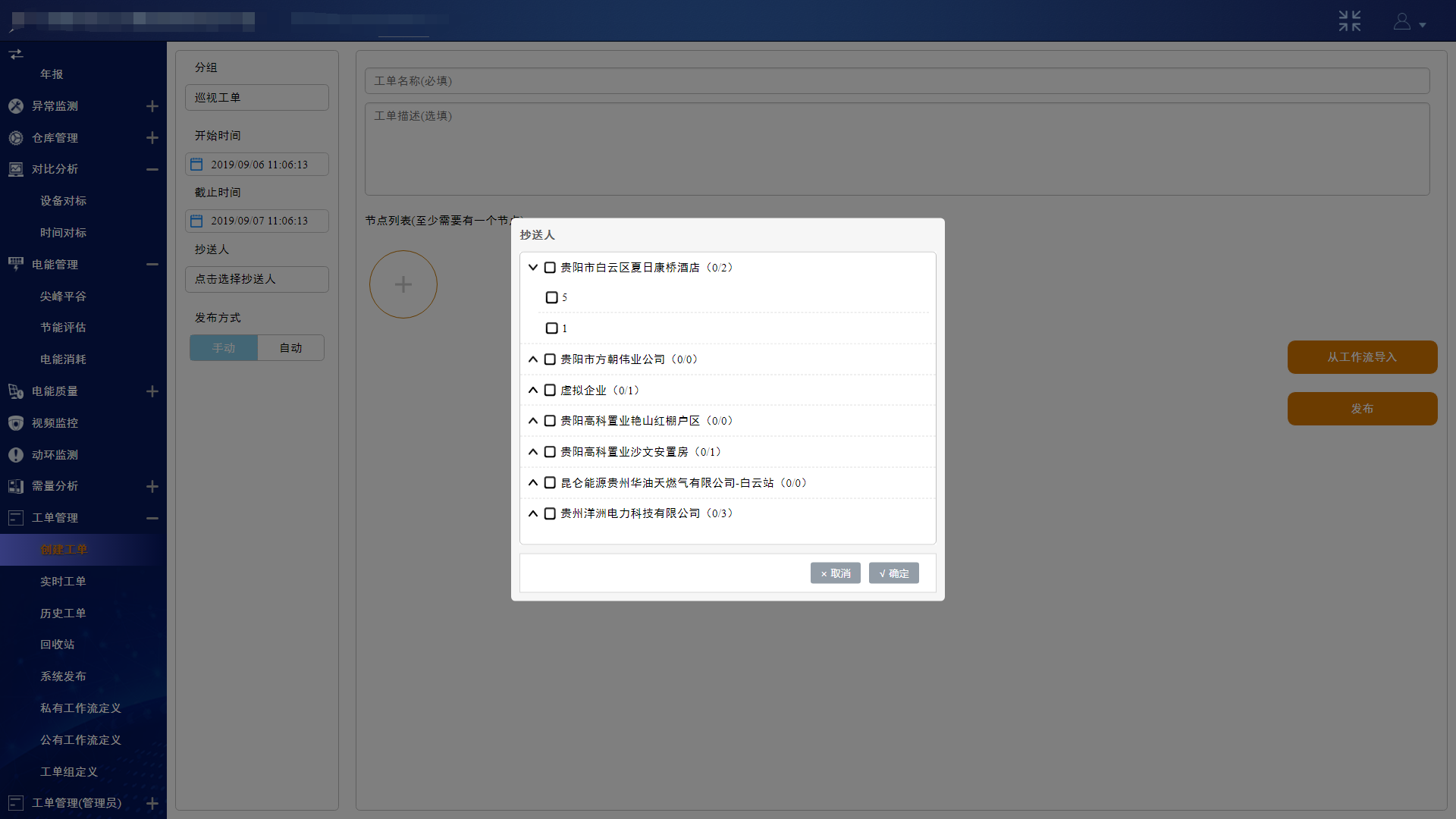

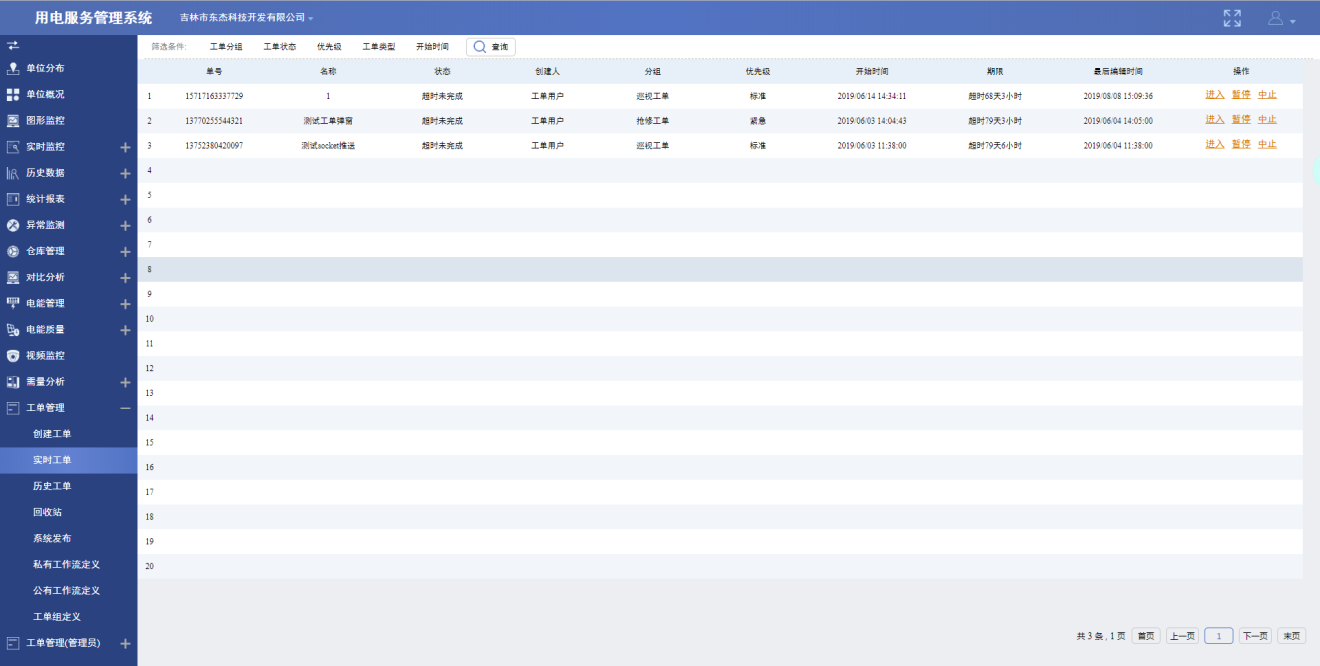

工單管理—實時工單

       當前未完成的工單，均會存在實時工單中。

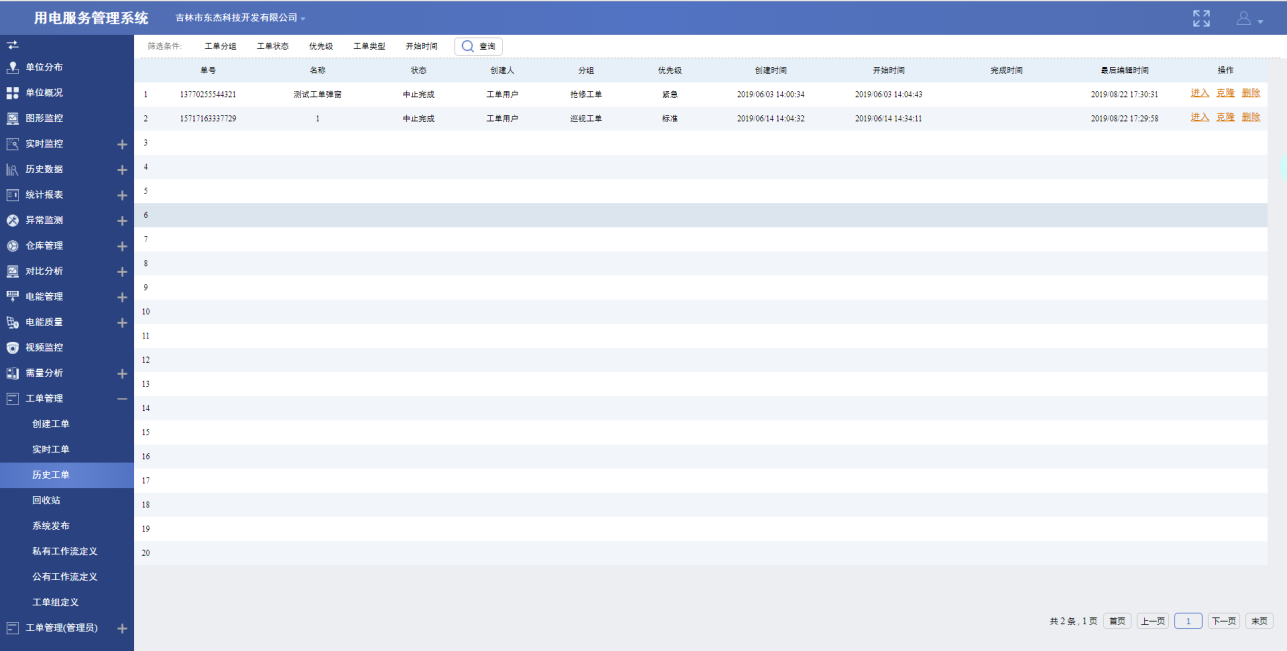

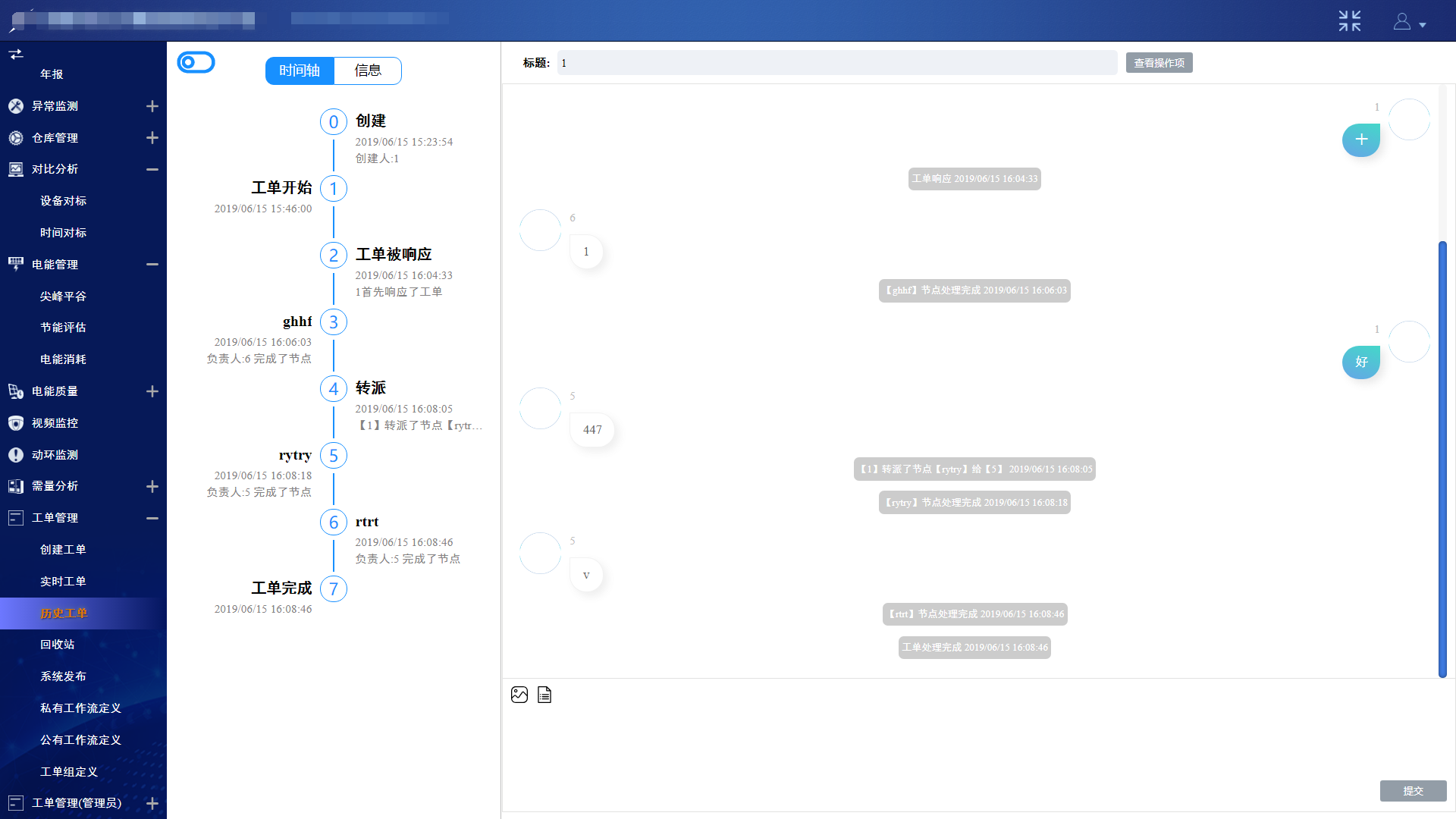

工單管理—歷史工單

       已完成或中止的工單會保存在此處。

設備二維碼類型管理

       編輯設備信息，生成專屬二維碼。

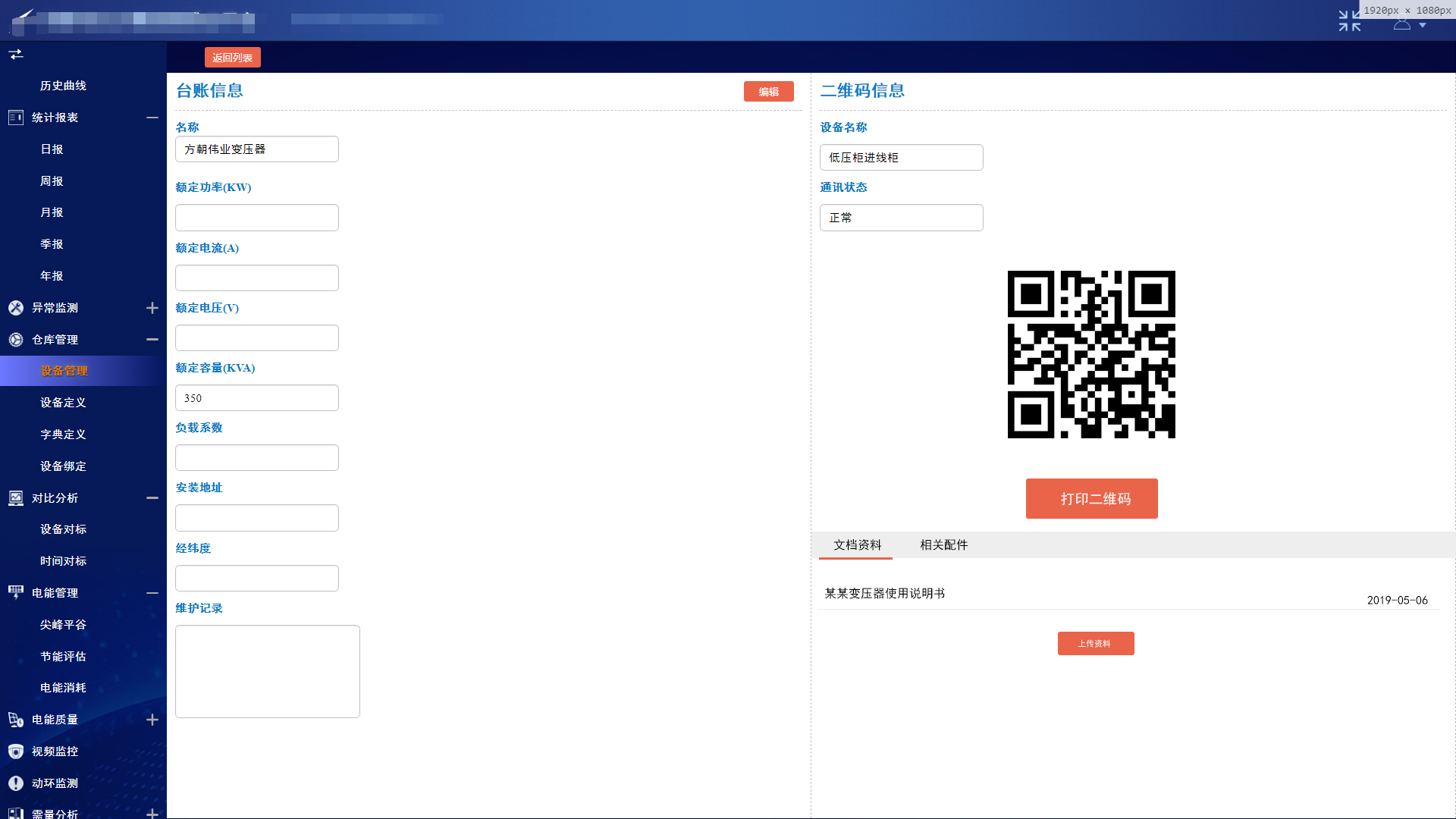

設備二維碼全維度信息展示

       掃描二維碼設備全生命檔案完整輸出。

巡視管理

       記錄巡視信息，包括巡視人、單位、開始結束時間、巡視情況。

維護管理

       記錄維護管理信息，包括維護人、單位、開始結束時間、維護情況。

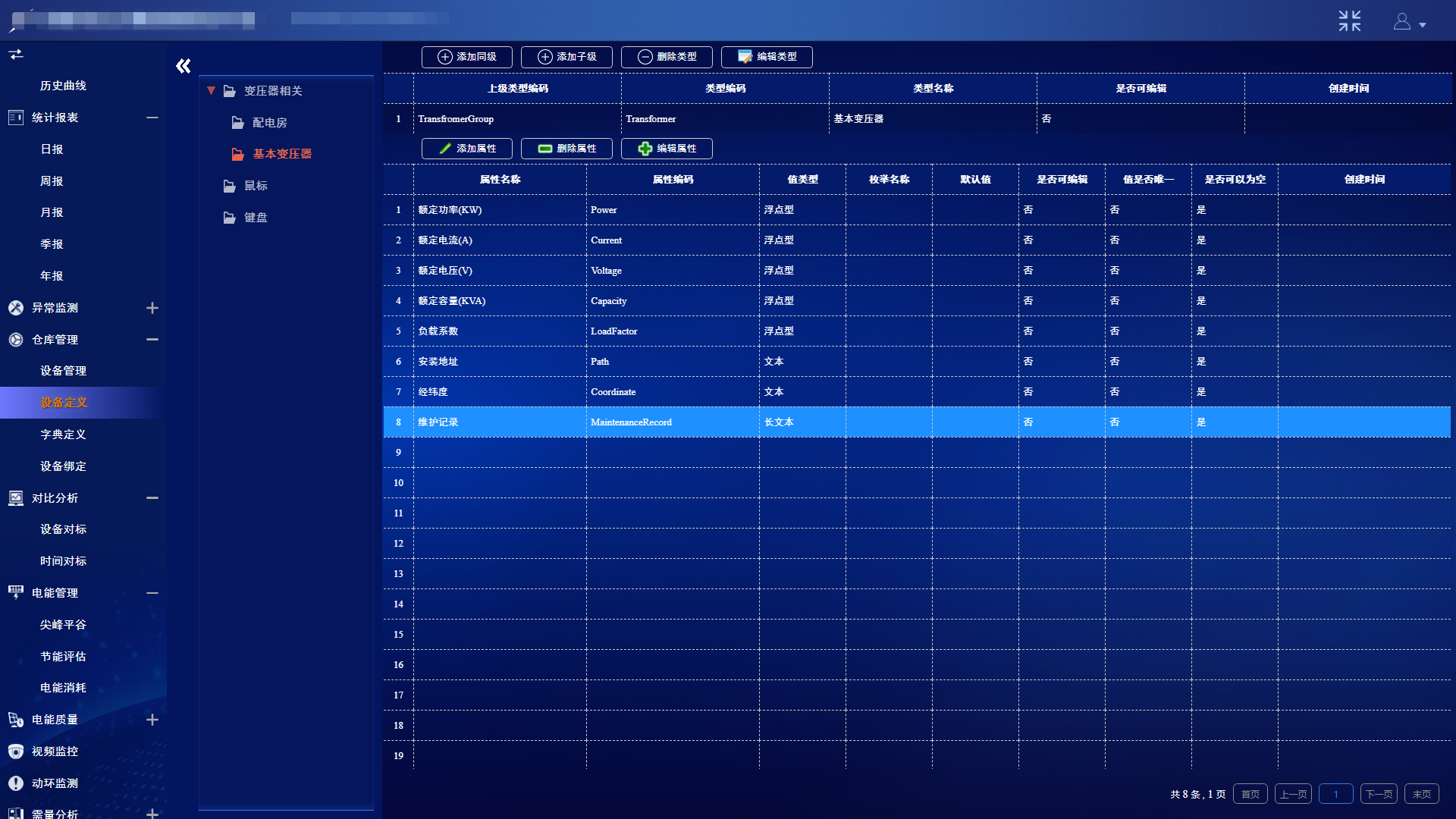

設備類型管理

       編輯設備類型，為設備檔案管理提供類型選項。

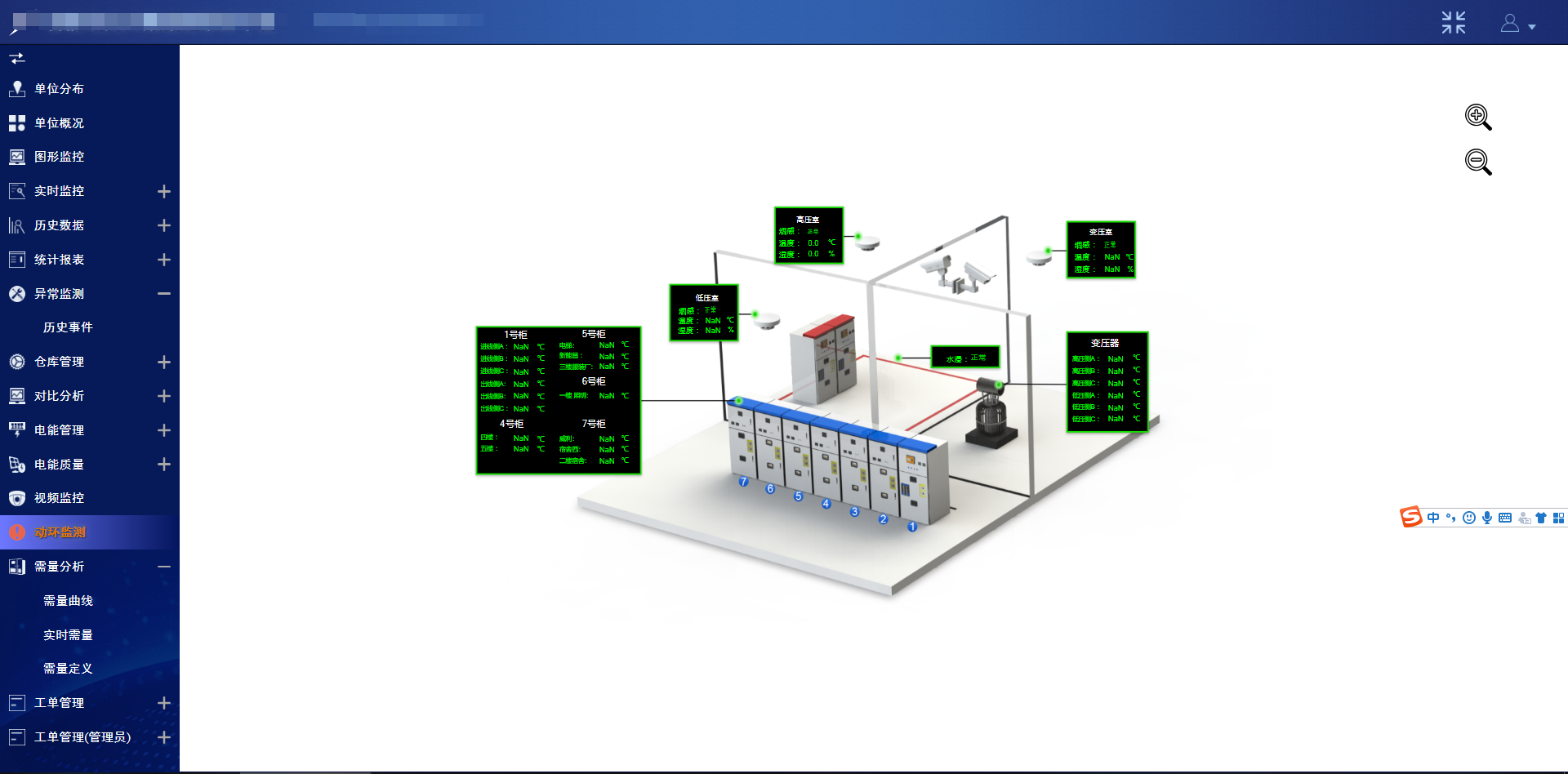

3D實景仿真環境監測

       提供3D仿真圖形模擬真實環境，實時監測環境中各設備的運行情況。

遠程視頻監控

       可遠程接收現場監控視頻，推送新事件。

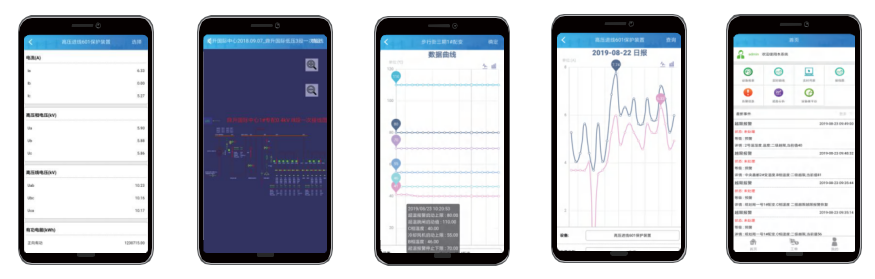

       App首頁界面包含當前登錄用戶名、首頁菜單、最新事件，菜單內容有：設備報表、實時數據、實時列表、接線圖、告警信息、趨勢分析以及設備尖峰平谷。

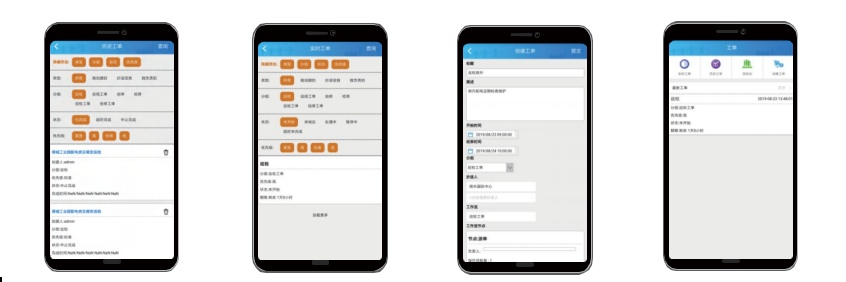

工單

       工單管理界面，包含工單創建、實時工單、歷史工單以及工單回收站等。

六、服務案例

某電器科技集團有限公司
