一、系統概述
電能管理系統軟件通過配置在的重要回路上的電能監測裝置實現實時采集各個節點的電能信息，借助專業的電能管理軟件實時查詢、挖掘用電數據信息，保證電氣系統的安全運行，并診斷潛在的節電環節，從而達到科學管理企業用電的目標。解決用戶在電能使用過程中的使用無依據、分配無定額、考核無計量、管理無計劃、損失無監督、節能無措施、浪費無人知等問題，提高電能利用效率、持續降低電能消耗。使企業的管理者能及時了解和掌握各重點耗能設備實時的電能利用情況，對重點耗能設備進行能效評價，提高企業用電情況監督管理的能力，提高節能監察工作的時效性和針對性，促進了企業提高節電意識。
二、系統組成
1、中心管理層
主要由采集服務器、應用服務器、數據庫服務器等各類服務器構成，主要功能是接收通訊網絡層上傳的各類能耗數據，正確解析、處理、存儲到數據庫中。應用服務器接收到客戶端的數據訪問請求后，從數據庫中獲取數據并經處理后發送給客戶端。
2、網絡傳輸層
主要由串口服務器、智能通訊網關或數據采集器、通訊管理機、環網交換機等設備組成，主要功能是從設備層的儀表采集數據，然后將數據上傳至中心管理層管理主機。
3、 現場設備層
主要由各類智能儀表、關口表等組成，儀表可集中安裝在能耗綜合計量箱中也可以分散安裝在設備控制箱柜，通過RS-485總線接入智能網關等。

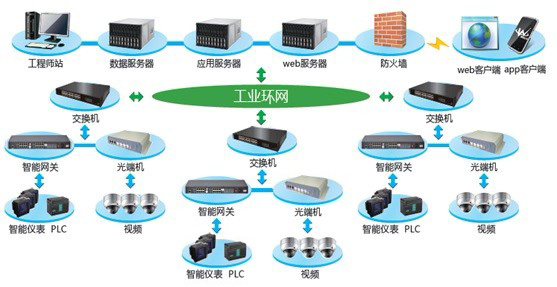

典型結構圖
電能管理系統軟件對電力、電量、電能質量進行采集與分析，從電力安全、用電管理、節能管理上對用戶的用電情況進行全面的分析，通過對電能、電量數據的深入挖掘，為用戶從管理節能、設備節能提供全面細致的節能方案。

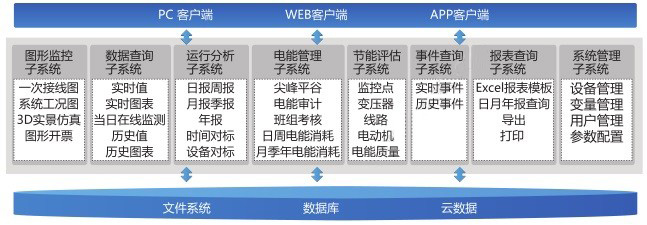

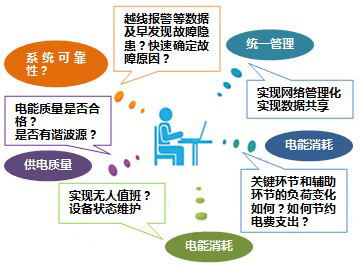

系統功能圖
三、系統特點
a)監視設備運行狀態，快速排除故障，減少故障停電時間；提高電力系統的可靠性，保障供電的持續性。提升電能管理的效率，減少運行成本。
b)通過能耗數據分析，改善電力系統的運行方式，通過節能改造等方式降低能耗。
c)監測配電網絡上的電能質量，減少事故風險，提醒用戶因功率因數過低等情況而引起的罰款。
d)分級授權，提高系統安全性。
e)電能計量、峰平谷電量分析、對用電需量的趨勢分析。
f)對變壓器、線路、監控點的損耗、負荷率、效率等分析。
四、功能描述
?配電監控

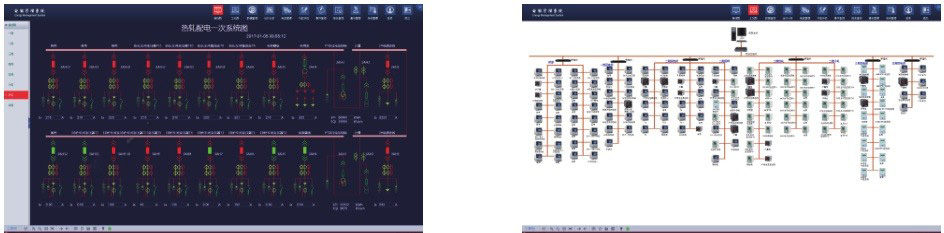

對配電網內智能電力設備進行實時監控，實時顯示電流、電壓、開關狀態等電力參數和功率、無功、有功電度和無功電度等電能參數，通過3D仿真實景圖、一次接線圖、工況圖等對現場數據進行展示，方便電能管理人員及時掌控電網的運行狀況。

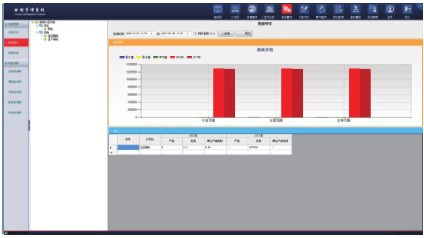

?電能監測

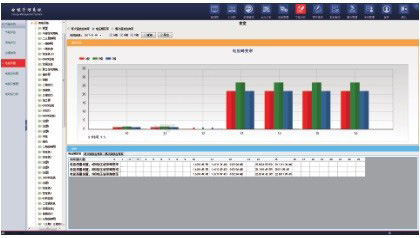

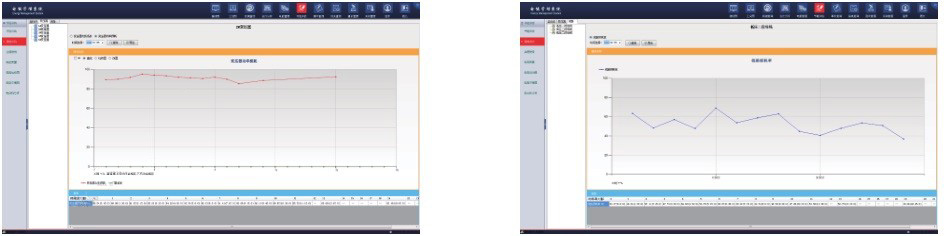

提供各監控點電能、電能質量的實時運行數據和當日的電能、電能質量運行數據，分區、分項對電力、電能數據進行分析，提供負荷、電量的趨勢圖，為管理人員提供能耗數據的分析。

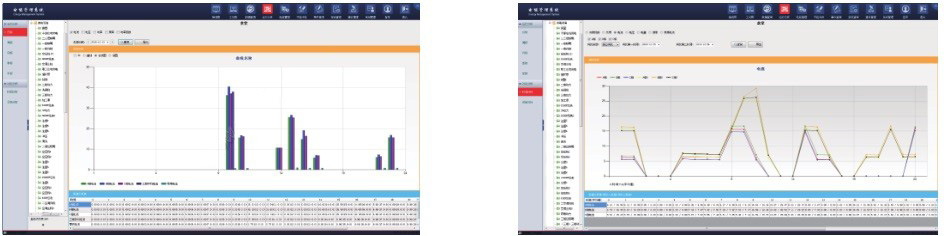

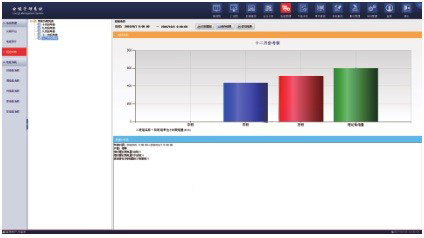

?運行統計、對比分析

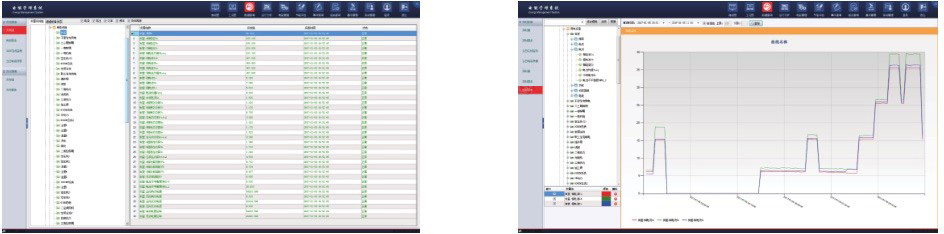

運行分析為管理者提供設備日、周、月、季、年分析報告，報告以3D曲線、柱狀圖、餅圖、表格等形式展示，并對電力、電能質量的數據進行對照分析，指導電能管理者分析配電網絡的運行情況。
?電能管理

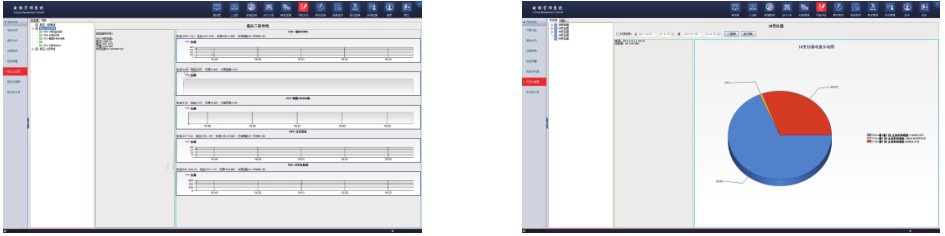

對監控點實際負荷點額定負荷百分比、用電日負荷率、諧波含有率、電壓畸變率，變壓器效率、功率損耗、負載系數等，電動機當前運行時間、累計運行時間、維修周期、停止時間、停止次數等進行節能評估分析。
?電能運動圖、平衡圖
通過對變壓器、線路上的各設備用電量進行實時監測及對比，可實時了解各設備用電量分布情況，為企業用電調整提供依據。
?能耗預警、報警

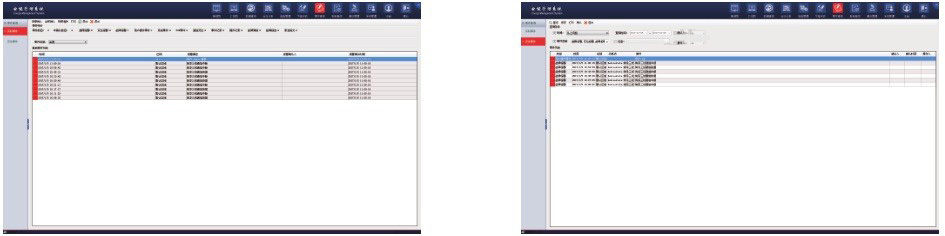

可自定義能耗越限值，當能耗數據達到或超出越限值時，通過短信、手機APP推送、語音告警等多種告警方式通知用戶。
?電能質量分析
通過實時監測記錄設備運行的奇、偶次諧波含有率及電壓畸變率數據，對各設備的用能質量提供了可供診斷參考的數據，從而為提高設備用能質量時提供了調整的方向及依據，設備的維護做到有的放矢。
?班組考核
系統可以根據用戶需要按班次、人員、時間、設備進行班組考核。系統實時、準確、靈活計算各車間、班次、人員、設備用電量，并與公司的考核機制進行結合，自動計算考核成績。
?電能審計
電能審計是電能管理的一個重要環節，通過電能審計 ，電能管理人員可全面了解企業的用電現狀，發現企業的用電缺陷，優化企業的用電方案，提出企業節能降成本的有效措施。 電能審計的關鍵是獲取準確的用電數據，包括電能計量裝置的配備、電量數據的采集、電能質量數據的采集等。

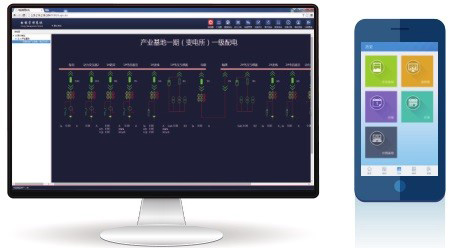

?Web、app功能
系統支持web頁面瀏覽、手機APP客戶端，讓管理人員更加方便、快捷的了解企業的用電情況。
五、典型應用
?電信行業應用
①項目背景
1、如何建立優化的電力監控系統，保證關鍵電力供應的安全、穩定、可靠。
2、采用一切有效措施保證電能質量的高品質，從而保證通信設備穩定工作。
3、對內部電能消耗進行深入監視和全面管理，節能增效。
②解決方案
1、對配電房的變壓器溫度、直流屏參數、進出線的電力和電能參數進行監測。
2、對機房內的精密空調、環境監測參數、機柜內線路電力和電能參數進行監測。
3、對基站內空調、UPS、用電情況進行監測。
4、采用電能管理系統對數據采集和分析。

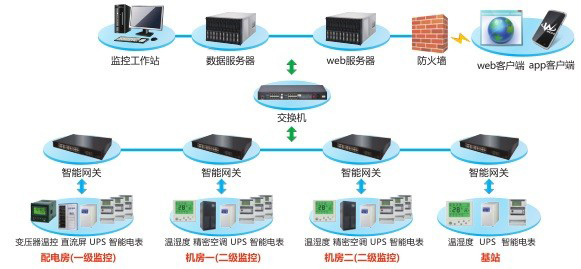

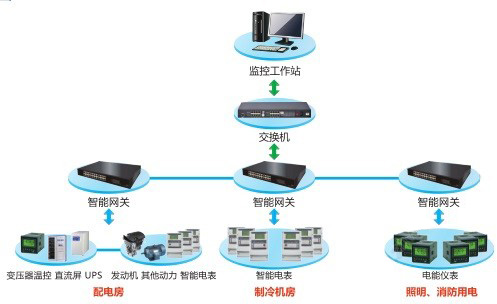

典型組網圖
?酒店應用
①項目背景
1、如何保證給酒店中空調、采暖、通風、照明和電梯等設備提供可靠、連續的電力供應。
2、如何改善電力品質，以保障酒店中各類弱電系統和多媒體系統穩定工作。
3、如何控制酒店運營中的電能損耗，降低電費帳單。
②解決方案
1、對配電房線路、變壓器的電力參數進行監測、對負荷開關進行監控。
2、對制冷機房、熱泵等其他動力設備進行監控。
3、對大廳、客房的照明、消防、火災報警集成監控。
4、采用電能管理系統軟件對數據采集和分析，制定合理用電模式。
典型組網圖
?醫院應用
①項目背景
1、如何提高復雜供配電系統的安全可靠系數。
2、如何確保醫院2類場所供電的連續性，實現故障可預測。
3、如何保障各種大型醫療設備供電電源高質量。
4、如何有效提高功率因數，治理由非線性負載諧波污染造成的安全隱患。
5、如何有效提高電力系統效率，實現成本優化。
②解決方案
1、對高壓進線的電力參數、開關進行監控。
2、對低壓線路電力參數、電能質量、斷路器狀態進行監控。
3、對重點設備、重要用電區域等電力參數和電能質量進行監控。
4、采用電能管理系統軟件對數據采集和分析，發現隱患，防止停電，能夠為節能改造提供方案。
典型組網圖
?地鐵站應用
①用戶背景
1、如何保證復雜供配電系統的安全可靠系數，實現故障快速響應。
2、如何采取有效措施治理諧波污染，隨時確保電力品質供應優良。
3、如何全面掌握車站電能消耗的成本結構，確保節能計劃和措施順利實施。
4、如何科學、智能管理，提高效率，降低損耗，實現經營成本最優化。
②解決方案
1、對照明、電梯、空調等重要耗能設備進行監測。
2、監視空調、水泵、風機、電梯的負荷。
3、配電進線、母線等電力數據上送到環網中心。
4、對商鋪用電進行計量統計。
5、采用電能管理系統軟件對數據采集和分析，掌握車站的電能消耗結構，降低損耗，節約成本。
典型組網圖
?超市應用
①客戶需求
1、電能消耗數據綜合采集。
2、電能消耗分項計量，如照明、冷柜、加熱爐等。
3、電能消耗分區計量，如每個獨立收費區域。
4、電能消耗管理。
5、數據統計記錄和分析。
6、生成各種報表、曲線和圖形。
7、電能消耗趨勢預測和分析，發現節能空間。
②解決方案
1、對超市對應功能區域分區采集能耗數據。
2、按照用電類型的不同，分項整體能耗數據。
3、建立詳細分項能耗數據報表。
4、采用電能管理系統軟件對數據采集，對負載能耗分析，提高超市用電效率。
典型組網圖
六、典型用戶案例
?酒店應用
①項目背景
1、如何保證給酒店中空調、采暖、通風、照明和電梯等設備提供可靠、連續的電力供應。
2、如何改善電力品質，以保障酒店中各類弱電系統和多媒體系統穩定工作。
3、如何控制酒店運營中的電能損耗，降低電費帳單。
②解決方案
1、對配電房線路、變壓器的電力參數進行監測、對負荷開關進行監控。
2、對制冷機房、熱泵等其他動力設備進行監控。
3、對大廳、客房的照明、消防、火災報警集成監控。
4、采用電能管理系統軟件對數據采集和分析，制定合理用電模式。
